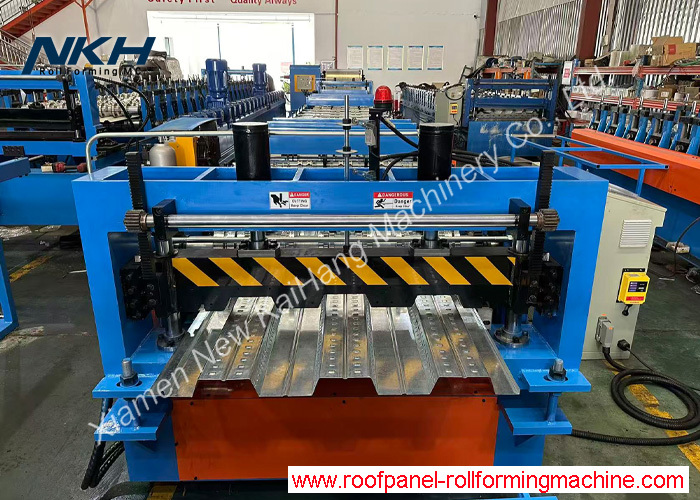

YX54-321-960 Deck Roll Forming Machine Çelik Yapı için Metal Deck Panel

Ürün Açıklaması

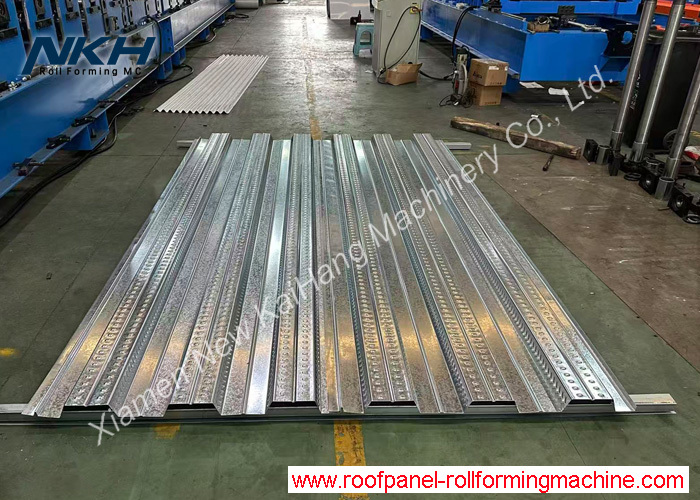

Metal zemin döşeme rulo şekillendirme makinesi, 54mm yükseklikte kaburga, kompozit metal güverte paneli

Hızlı ayrıntı:

1. Kalınlığı: 0,8-1,2 mm
2. Malzeme: Galvanizli levhalar, G350-550
3. Bobin genişliği: 1219/1250 mm
4. Etkili genişlik: 960mm
5. Malzeme ağırlığı: 5 ton, 6 ton, 7 ton, 8 ton, 10 ton
6. Bobinin iç çapı: 510mm+/-+30mm
7. Sürülen: motorla
8. Kesme yolu: hidrolik gruplar
9. Kesim toleransı: ±1mm

Uygulama:

Çelik çatı güvertesleri: Çelik çatı güverteleri genellikle neredeyse her tür binada eğri, düz veya kavisli çatıların inşaatı için üretilir;
Kompozit metal güverte: Kompozit metal güverteleri, beton levhalarla birbirine bağlanmak için tasarlanmış dikey kaburgalarda sıvılara sahiptir.Kompozit bir zemin sistemi geliştirmek için armatür beton levhası oluşturmak.
Metal form güvertesi: Metal form güverteler, dökülen demir beton zemin levhaları için kalıcı çelik bir taban olarak zemin inşaatında da üretilir ve yaygın olarak kullanılır.
Mimarlık güverte: Bu çelik güverte mimarlara ve mühendislere çarpıcı ve geniş iç mekanlar için şaşırtıcı tasarımlar yaratma yeteneği sunuyor.Ayrıca dramatik ve yüksek performanslı dış görünümler.
Köprü güvertesinde: Köprüde uygun merkezlerde ana kirişler yerleştirildiğinde, çelik güverteler ek destek olmadan kirişlerin üzerine yerleştirilebilir.Yeni inşaat ve köprü rehabilitasyonu için uygun.

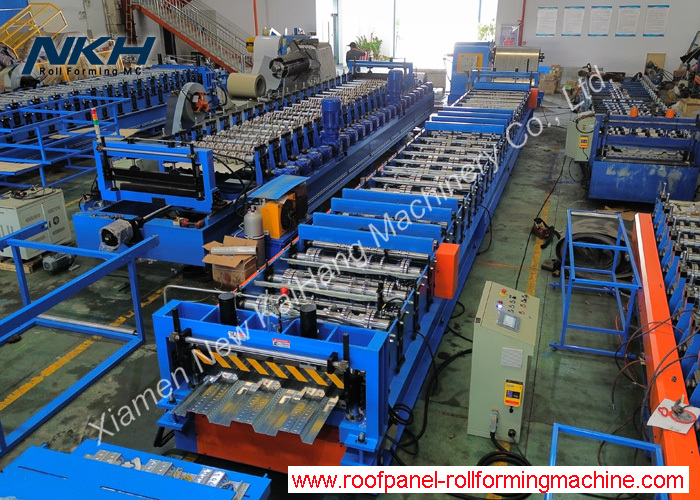

Tam hattın açıklaması/Teknik parametresi:

• 5TX1250mm Hidrolik De-Coiler, bobinli araba ile/siz

Hidrolik gruba göre genişleme sistemi, Pompa motoru: 3KW

Bobini çalıştırmak için tahrik edilen motor, Motor: 3KW

Bobin İç çapı=510+/-30mm

Bobin genişliği = Max.1250mm

Taper wedge genişletme tipi

Yük kapasitesi = En fazla 5 ton

Pnömatik veya hidrolik ile siparişe göre üstte snubber kolları

Siparişe göre kolip araba dahil veya hariç

• Aşağıdaki tabloda olduğu gibi kesim ayrıntıları ile rulo şekillendirme makinesi:

• PLC Kontrol Sistemi

Siemens markası PLC ve dokunmatik ekran, Schneider / Shihlin / Delta markası Inverter, Omron kodlayıcı

Uzunluğa kesim toleransı≤±1mm

Kontrol Voltajı 24V

Schneider markası düşük voltajlı elektrikli elemanlar

• Ürün rafı, 3 adet
