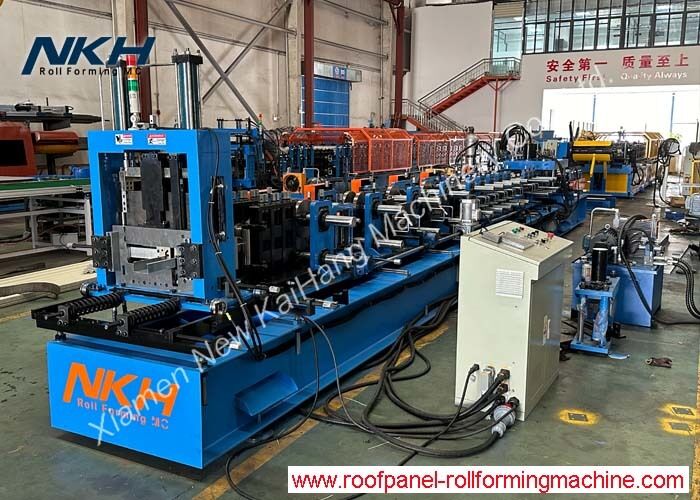

C/ Z değişken purlin rulo şekillendirme makinesi, otomatik değişken, hızlı değişken, değişken
Hızlı ayrıntı:
- Kalınlığı: 1,5-3 mm
- Malzeme: GI levhaları, 245Mpa
- Kesim yolu: kesim tasarımına duraklama yoluyla
- Kesim toleransı: ±1mm
Uygulama:
Günümüzde, otomatik olarak C ve Z çelik silindirlerin boyutlarını hızlı bir şekilde değiştiren C/z silindir rulo şekillendirme makineleri vardır (daha fazla birbirini değiştirebilen C/z silindir silindir şekillendirme makinelerinde).
Geleneksel c / z purlin rulo şekillendirme makineleri ile karşılaştırıldığında, bir değiştirilebilir makine çok daha verimli çalışabilir,Çünkü farklı boyutlarda z çelik çubuk üretmek en fazla 10 dakika sürer.Genel olarak, bir Z çelik kesimi kanal rulo şekillendirme makinesi genellikle manuel bir de-rolden, düzeleme cihazı ile besleme kılavuzundan, hidrolik delme araçlarından, rulo şekillendirme parçasından, hidrolik kesimden,iletim sistemi, bir PLC kontrol dolabı, hidrolik bir yağ pompası ve boşaltma masaları.

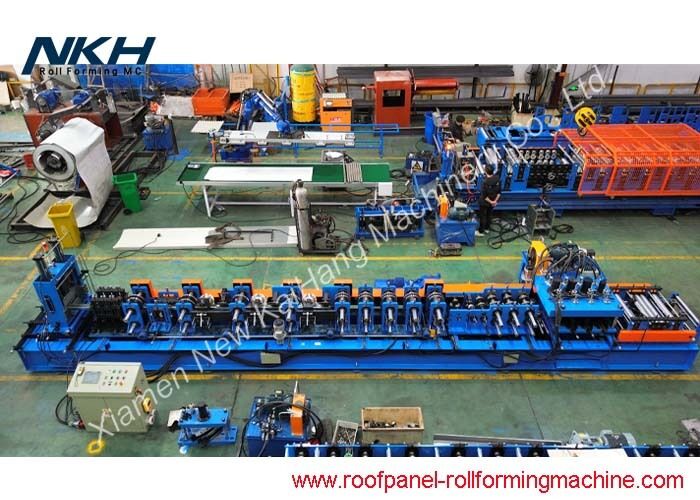

Makine listesi:
- Hidrolik De-Coiler
- Ön seviyeleme cihazı
- Hidrolik ön-perforasyon cihazı

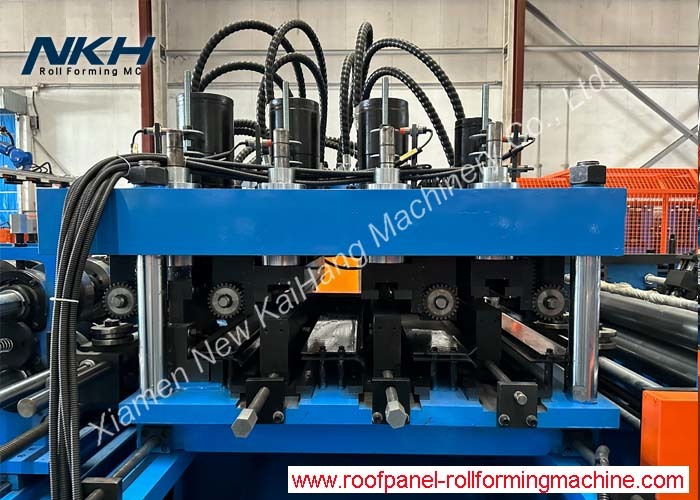

- Otomatik boyut değişimi ile rulo şekillendirme makinesi
- Hidrolik kesim sonrası cihaz
- Masanın tükendiğini gördüm.
- PLC kontrol sistemleri
Tam hattın açıklaması/Teknik parametresi:
- 5TX600mm Hidrolik açma bobini veya manuel açma bobini
Güçsüz; Yükleme kapasitesi = MAX.5Tons
Bobin iç deliği genişletmek için hidrolik sistem, Pompa motoru: 3KW
Bobin içi çapı=510+/-30mm
Bobin Genişliği = MAX.600mm
Mandrel dönüşü: Tasarım türü
Kablo setini çıkarmak için 4 üzerinde 3 şaftlı ön seviye cihazı
Aynı motoru eski rulo ile paylaşın
- Hidrolik ön-perforasyon/ön-kesim cihazı
Aynı hidrolik grupta post kesimi ile paylaşın
Rulo parçalarının ilk/sonunu kesmek için önceden kesme cihazı
Deliklerin altına yumruk atmak için
- Tek çukurlu veya yuvarlak delikler
- Çifte çukurlu veya yuvarlak delikler
- Flanşın her tarafında tek çukurlu veya yuvarlak delikler
- Rulo şekillendirme makinesinin ayrıntıları aşağıdaki tabloda:
| Uygun rulo şekillendirme malzemesi |
galvanizli çelik levha |
| Kalınlığı |
1.5-3.0mm |
| Araç Çerçeve tasarımı |
Stand-frame-design |
| Rulo oluşturma aşamaları |
15 aşama |
| Rulo malzemesi |
Cr12, ısı işleme |
| Çubuk çapı |
Φ75mm |
| Ana motor gücü |
22Kw |
| Üretim hızı |
12m/dakikada |
| Elektrik Voltaj Standartı |
380V/50Hz/3PH veya talep üzerine |
| Makine Boyamasının Ana Rengi |
RAL 5015 ((Mavi) veya talep üzerine |

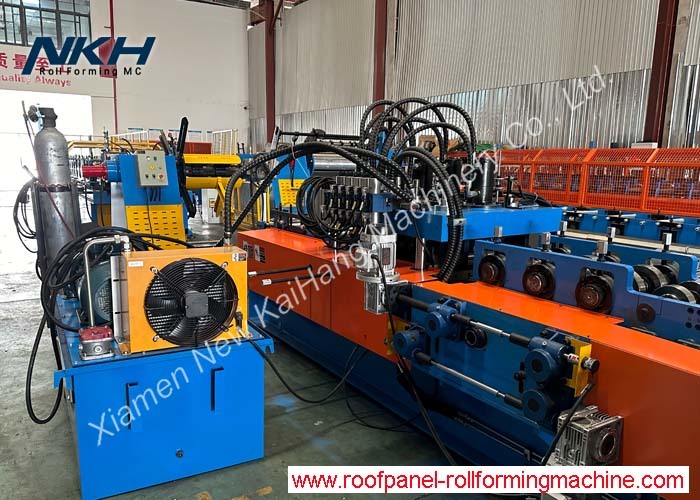

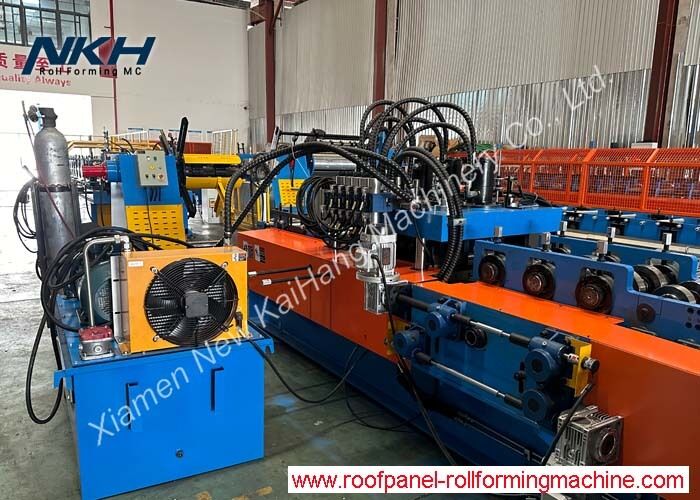

- Hidrolik kesim sonrası cihaz
Hidrolik grup: 11KW
Kesmek için dur.
Kesimden sonra atık var.
Tüm boyutlar aynı hidrolik grupta paylaşıyor
Kesme malzemesi: Cr12, ısı işleme
Automatik olarak miktarı ve kesme uzunluğunu kontrol
Siemens markası PLC ve dokunmatik ekran ile birleştirilmiş
Schneider markası Inverter, Omron kodlayıcısı vb.
Uzunluğa kesim toleransı≤±1mm
Kontrol voltajı 24V
- Ürün Rack 4 metre uzunluğunda, yuvarlanmış tip
Profil Çizimi/Tasarım/Ayarlama referans resimleri:
