Ürün Açıklaması
Çelik metal tabakası aşağı boru rulo şekillendirme makinesi
Downspout Roll Forming Makinesinin özellikleri:
Bir su borusunun, su borusu, su borusu, drenaj borusu ve çatı drenaj borusu gibi birçok farklı adı vardır. wiki'ye göre, aşağıdaki gibi başlıca olarak uygulanır:
Başlangıçta aşağı inen borular plastikten, sonra PVC'den yapılmıştı; rulo şekillendirme teknolojisinin gelişmesi nedeniyle insanlar rulo şekillendirilmiş borulara dönüyorlar ve modern zamanlarda,Çoğu yağmur borusu veya yağmur borusu önceden boyanmış çelikten üretilmiştir., galvanizli çelik, alüminyum veya küpür.
Hızlı ayrıntı:
1Kalınlığı: 0,4-0,6 mm
2Malzeme: önceden boyanmış çelik, galvanizli çelik, alüminyum veya çamur
3Girdi genişliği: 518 mm
4Malzeme ağırlığı: 3 MT
5Bobinin iç çapı: 470 mm
6Rol malzemesi: 45#, CNC, krom kaplamalı
7Kesme malzemesi: Cr12, ısı işleme
8Kesim toleransı: ± 1 mm
Makine listesi:
1. 3TX600mm Hidrolik ve Sürüklenen De-Coiler
2. Rulo şekillendirme makinesi
3Hidrolik kesme cihazı
4- Masanın bittiğini biliyorum.
5PLC kontrol sistemleri
Tam hattın açıklaması/Teknik parametresi:

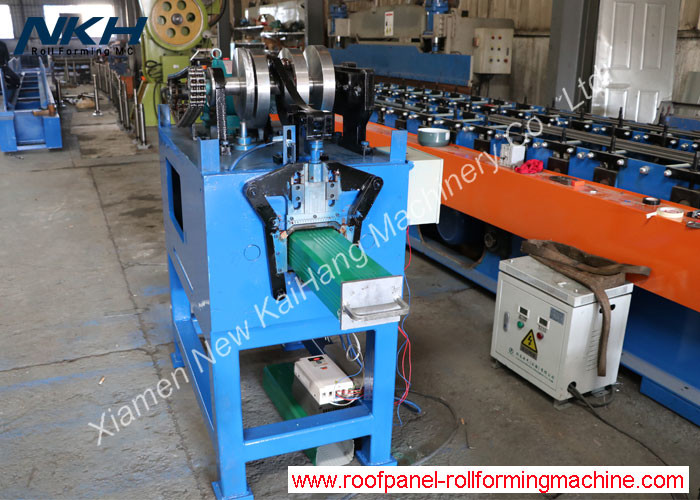

- 3TX600mm Hidrolik ve Sürüklenen De-Coiler
Motorlu motorlu hareket türü
Genişleme bobini iç deliği için hidrolik sistem 4 avuçlu
Bağlantı-bağlantı genişletme sistemi
Pompa gücü = 1.5KW
Değişim hızını düzenlemek için frekans invertörü: Motor: 2.2KW
Yük kapasitesi = 3 ton;
Bobin İç çapı: 451-530 mm
Bobin dış çapı=Max.1500mm
Koil genişliği=Max.600mm
Bobini döndürmek için tahrik motor
Otomatik durma/başlama cihazı için sınır düğmesi

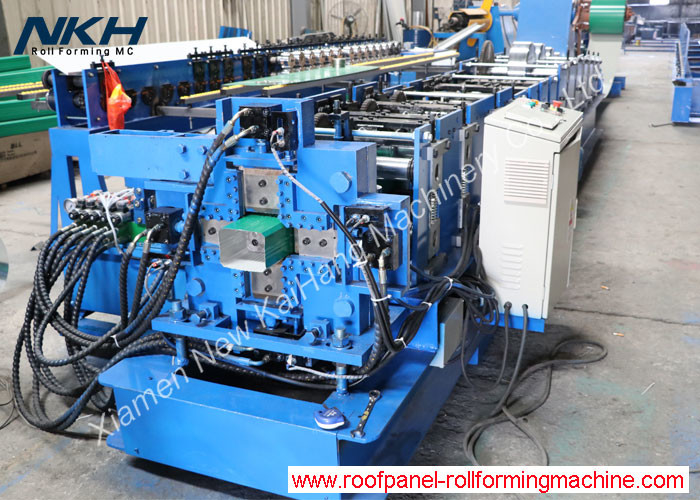

- Aşağıdaki tabloda olduğu gibi kesim ayrıntıları ile rulo şekillendirme makinesi:
| Uygun rulo şekillendirme malzemesi |
önceden boyanmış çelik, galvanizli çelik, alüminyum veya mis |
| Kalınlığı |
0.4mm-0.6mm |
| Bobin giriş genişliği |
518 mm |
| Araç Çerçeve tasarımı |
Duvar levhası çerçeve tasarımı |
| Rulo oluşturma aşamaları |
20 aşama |
| Kalıp döşeme malzemesi |
45# çelik, CNC torna, sert krom kaplamalı |
| Çubuk çapı |
Φ75mm |
| Ana motor gücü |
7.5Kw, redüktörle |
| Rulo öncüsü süresi |
12-15m/min |
| Hidrolik grup gücü |
4.0 Kw |
| Kesme bıçağının malzemesi |
Cr12, kulak tedavisi. |
| Elektrik Voltaj Standartı |
380V/50Hz/3PH veya müşteri gereksinimleri olarak |
| Makine Boyamasının Ana Rengi |
RAL 5015 (mavi) veya müşteriye göre |
Siemens markası PLC ve dokunmatik ekran, Schneider / Shihlin / Delta markası Inverter, Omron kodlayıcı
Uzunluğa kesim toleransı≤±1mm
Kontrol Voltajı 24V
- Ürün rafı, 4 metre uzunluğunda, motorsuz

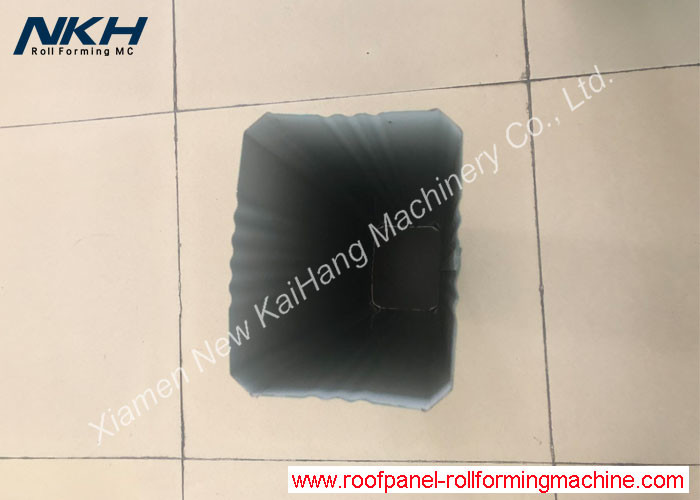

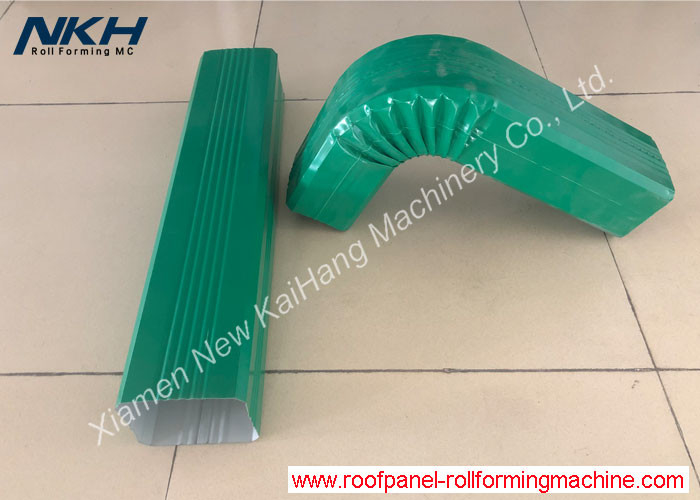

Profil Çizimi/Tasarım/Ayarlama referans resimleri:
