Çifte rulo şekillendirme makinesi Çift katmanlı rulo şekillendirme makinesi İki profilli bir makine

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NKH MACHINERY
Sertifika: CE/SONCAP/CSA
Model numarası: Çatı ve Kaplama
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Birim
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: NUDE 40FT KONTEYNERDE KESİCİ RULO ŞEKİLLENDİRİCİ İÇİN NAKLİYELER, PLC KONTROL KABİNİ İÇİN AHŞAP KUTU
Teslim süresi: 90 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: 10 ADET/AY
Şimdi başvurun

Detay Bilgi
Adı: çift ​​Katmanlı Şekillendirme Makinesi Ağırlık: 5T
Kontrol Sistemi: PLC kontrol sistemi Çiğ madde: PPGI/Galvanizli/Alu-Çinko/PPGL levhalar, G245-550
Şaft Malzemesi: Yüksek Kalite No.45 Dövme Rulo malzemesi: 45 # çelik
Kesme bıçağı malzemesi: Cr12, ısıl işlem
Vurgulamak:

Çift rulo şekillendirme makinesi

,

Çift katmanlı rulo şekillendirme makinesi

Ürün Açıklaması

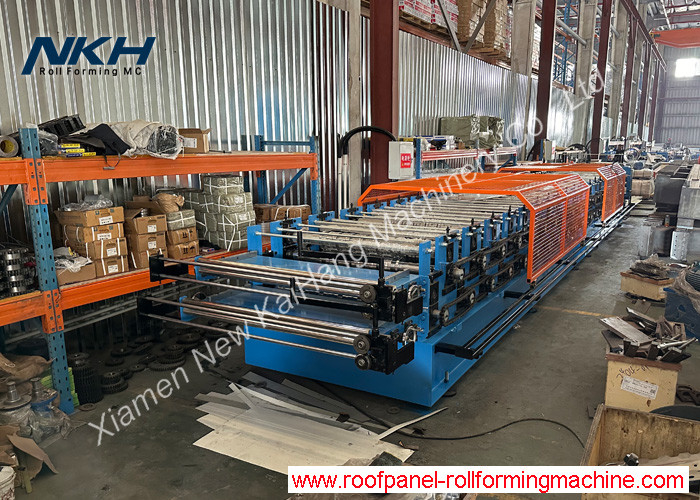

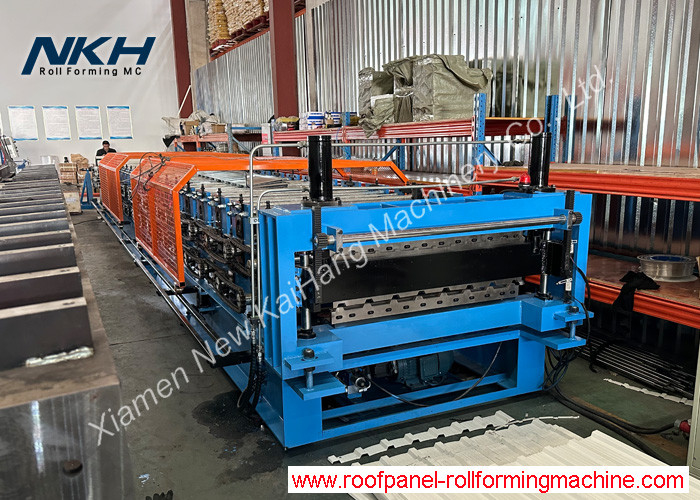

Çifte rulo şekillendirme makinesi Çift katmanlı rulo şekillendirme makinesi İki profilli bir makine 0
Çift katmanlı yuvarlama makinesi, aletli yuvarlama makinesine sahip yuvarlama makinesine sahip, ppgl yuvarlama biçimlendirme makinesine sahip

Hızlı ayrıntı:

  1. Kalınlığı: 0,4-0,8 mm
  2. Malzeme: G550/G350, önceden boyanmış levhalar
  3. Girdi genişliği: 1250mm

Makine listesi:

  1. Hidrolik De-Coiler
  2. Çift katmanlı rulo eski
  3. İki set hidrolik kesme cihazı
  4. Çıkış masası veya otomatik yığma cihazı
  5. Siemens PLC ve IOP/ dokunmatik ekran, Schneider markası invertör

Tam hattın açıklaması/Teknik parametresi:

  • 5TX1250mm Hidrolik bobinli araba ile un-koiler

Bobin iç deliği genişletmek için hidrolik sistem, pompa motoru: 3KW
Bobin İç çapı = 510±30mm
Yükleme kapasitesi: En fazla 5 ton, bobin genişliği en fazla 1250 mm.
Taper wedge genişletme tipi
Bobini döndürmek için tahrik motoru, 3KW, manuel frekans hız kontrolü
İsteğe göre snubber kol / destek kolu / bobin araba gibi diğer tasarımlar

  • Giriş rulo ve manuel ön kesme cihazı

İki set ön kesme cihazı
Sadece son levhanın ucunu kesmek için
Çalışma kalınlığı: en fazla 0.8 mm

  • Aşağıdaki tabloda olduğu gibi kesim ayrıntıları ile rulo şekillendirme makinesi:
Uygun rulo şekillendirme malzemesiRenkli çelik levha veya galvanizli çelik levha
Kalınlığı0.4mm-0.8mm
Bobin giriş genişliği1250 mm
Araç Çerçeve tasarımıDuvar levhası çerçeve tasarımı, çift katmanlı
Rulo oluşturma aşamalarıÖrneğin 20/20 aşamaları.

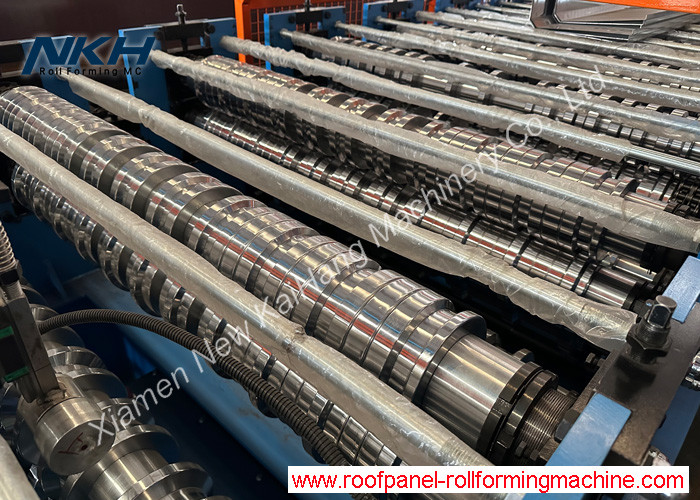

Rulo malzemesi

45# çelik, CNC torna, sert krom kaplamalı
Seçenek: rulo ısı işlemine sahip

Çubuk çapıΦ75mm
Ana motor gücü5.5Kw, redüktörle
Rulo şekillendirme hızı15-20m/min (Daha yüksek hız mevcut, alıcının gerektirdiği spesifikasyona bağlı)
Hidrolik grup gücü4.0 Kw veya 5.5Kw
Kesicinin malzemesiCr12, işitme tedavisi/Cr12Mov, ısı tedavisi
Elektrik Voltaj Standartı380V/50Hz/3PH veya gereksinimlere göre
Makinenin Ana RengiRAL 5015 ((Mavi) veya gereksinimlere göre
  • PLC Kontrol Sistemi

Siemens markası PLC ve dokunmatik ekran, Schneider / Shihlin / Delta markası Inverter, Omron kodlayıcı

Uzunluğa kesim toleransı≤±1mm

Kontrol Voltajı 24V

  • Ürün rafı, 3 adet

Uygulama:

Çifte levha rulo şekillendirme makinesi genellikle bir rulo şekillendirme sisteminden, iki giriş besleme kılavuzundan, iki giriş kılıcı seçeneğinden, iki rulo şekillendirme sisteminden oluşur.iki kesme matrisine sahip bir kesme çerçevesi (bu çift seviyeli rulo şekillendirme makinesinin metal camlı çatı kiremitleri üretmek için tasarlandığı sürece hidrolik bir presleme ile donatılır)Bu çift katmanlı rulo oluşturma makinesine gerekliliklere göre hidrolik de-koyler ve otomatik yığma makinesi isteğe bağlıdır.Avrupa müşterileri için, makine gövdesinde güvenlik kapağı ve CE işareti vardır.
Profil Çizimi/Tasarım/Ayarlama referans resimleri:

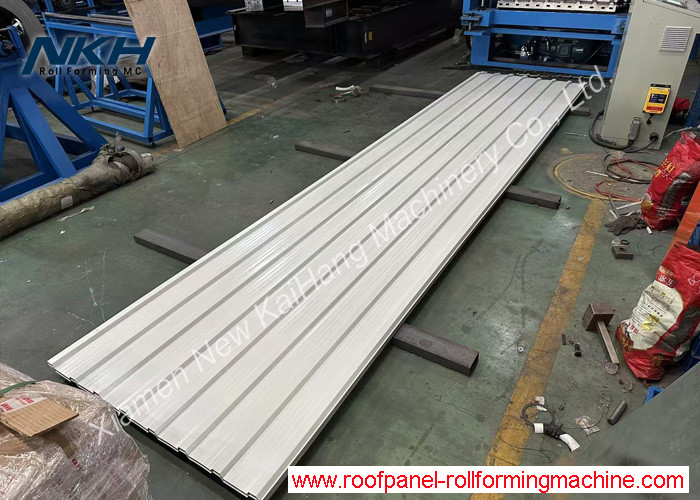

Çifte rulo şekillendirme makinesi Çift katmanlı rulo şekillendirme makinesi İki profilli bir makine 1
