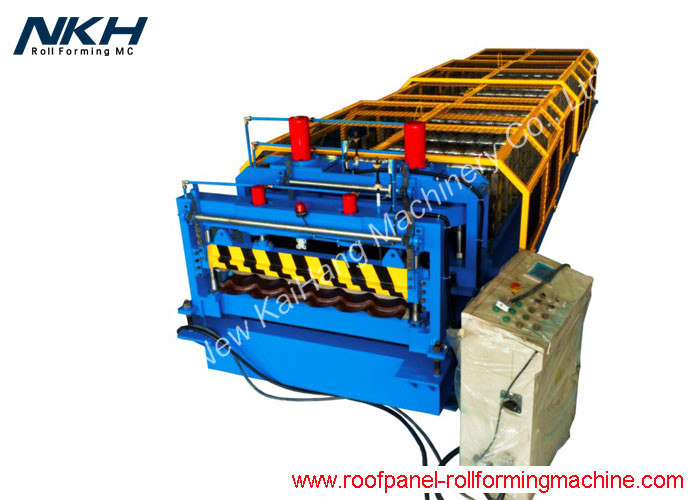

Avrupa 1100 Çelik Çatı Kiremit Presleme Yüksek Hassas Şekillendirme Makinesi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NKH MACHINERY
Sertifika: CE/SONCAP/CSA
Model numarası: YX23-183.33-1100
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 ADET
Fiyat: negotiation
Ambalaj bilgileri: 40FT KONTEYNER, PLC KONTROL DOLABI İÇİN AHŞAP KUTUSUNDA KESİMLİ RULO FORMU İÇİN NUDE KARGOLAR
Teslim süresi: 40 iş günü
Ödeme koşulları: L / C, D / A, D / P, T / T
Yetenek temini: 5 ÜNİTE / AY

Detay Bilgi

Ağırlık: 5 T veya istek başına Kontrol sistemi: PLC kontrol sistemi
Makara malzemesi: 45# Çelik Hammadde: Boyalı rulo saclar, yumuşak malzeme
Mil çapı: 75mm Kesme bıçağı malzeme: Cr12, ısıl işlem
Vurgulamak:

camlı kiremit rulo şekillendirme makinesi

,

çatı sac haddeleme makinesi

Ürün Açıklaması

Avrupa 1100 metal çelik çatı kiremit sac rulo şekillendirme makinesi, yüksek karo presleme hassas

Uygulama:

Çoğu zaman, camlı kiremit rulo şekillendirme makinesi normal bir çatı paneli rulo şekillendirme makinesinden daha fazla rulo şekillendirme istasyonuna ve haddeleme aletine sahiptir ve ekstra bir hidrolik presleme ekipmanı ayrıca normal bir metal çatı kaplama rulo şekillendirme makinesine kıyasla daha yüksek bir fiyatla katkıda bulunur.

Genel olarak, camlı kiremit rulo şekillendirme makinesi, manuel bir sarıcı, besleme kılavuzu, film kaplama cihazı, rulo şekillendirme sistemi, iletim sistemi, kontrol sistemi, hidrolik sistem, hidrolik presleme ve hidrolik kesme ve bitirme masalarından oluşur. Bunun yanı sıra, bazen isteğe bağlı olarak bir hidrolik çözücüyü ve bir otomatik istifleme makinesini de içerebilir.

Hızlı Detay:

  1. Kalınlık: 0.4mm-0.6mm
  2. Malzeme: Yüksek kaliteli önceden boyanmış rulo
  3. Giriş genişliği: 1250mm
  4. Etkili genişlik: 1100mm
  5. Malzeme ağırlığı: 5MT standart
  6. Bobin iç çapı: 510mm
  7. Tahrik edilen yol: hassasiyeti arttırmak için her kademede dişli kutulu AC motorlu veya Siemens motorlu
  8. Basamak mesafesi toleransı: ± 0.5mm
  9. Kesme toleransı: ± 1mm

Makine listesi:

  1. Hidrolik bobini veya manuel bobini raf
  2. Eski rulo
  3. Hidrolik merdiven çekme tertibatı
  4. Basamak döşemesinden sonra hidrolik kesme cihazı
  5. Raf tükendi
  6. PLC kontrol sistemleri

Açıklama / Komple hattın Teknik Parametre ayrıntıları:

  • Bobin araba ile 5TX1250mm Hidrolik Un-Coiler

Bobin iç deliğini genişletmek için hidrolik sistem, Pompa motoru: 3KW

Bobin İç çapı = 510 ± 30mm

Yük Kapasitesi: Maks. 5 Ton

Bobin Genişliği Max. 1250mm

Konik kama genişletme tipi

Bobini açmak için sürüş motoru, 3KW

  • Giriş Makarası ve Manuel Ön kesme cihazı (Motorsuz)

Akıllı kesim kontrolü

Sadece son sac parçasının ucunu kesmek için

Çalışma kalınlığı: maks. 0.6mm

  • Aşağıdaki tabloda yer alan merdiven çekme ve kesme detaylarına sahip rulo şekillendirme makinesi:
Uygun rulo şekillendirme malzemesi Renkli çelik sac veya galvanizli çelik sac, yumuşak malzeme
Kalınlık 0.4mm * 0.6mm
Bobin giriş genişliği 914mm
Taşıma Çerçevesi tasarımı Duvar plakası-çerçeve tasarımı / Yeni stand-çerçeve tasarımı
Rulo şekillendirme aşamaları 16 aşama
Şekillendirme silindiri malzemesi 45 # çelik, CNC torna, Sert Krom Kaplamalı
Milleri çapı Φ75mm
Ana motor gücü 7.5kW
Üretim hızı 3-4m / dak, 7-8m / dak istek olarak
Merdiven derinliği 16mm
Merdiven mesafesi 350mm veya sipariş başına
Hidrolik grubu Profesyonel fanlı soğutma sistemine sahip 11 Kw
Kesme bıçağının malzemesi Cr12, tedaviyi duyun
Elektrik voltajı standart 415V / 50Hz / 3Ph veya müşteri istekleri gibi
Makine Ana Renk Boyalı RAL 5015 (Mavi) veya müşteri isteğine göre
  • PLC Kontrol Sistemi

Siemens marka PLC ve dokunmatik ekran, Schneider / Shihlin / Delta marka İnvertör, Omron kodlayıcı

Miktarı, çekme uzunluğunu (250-350mm) ve kesme uzunluğunu (min. 800mm) otomatik olarak kontrol edin.

Boy kesme toleransı ± 1 mm

Kontrol gerilimi 24v

  • Ürün Rafı Motorsuz, 3 adet

Profil Çizim / Düzen / Ekipman referans resimleri:
